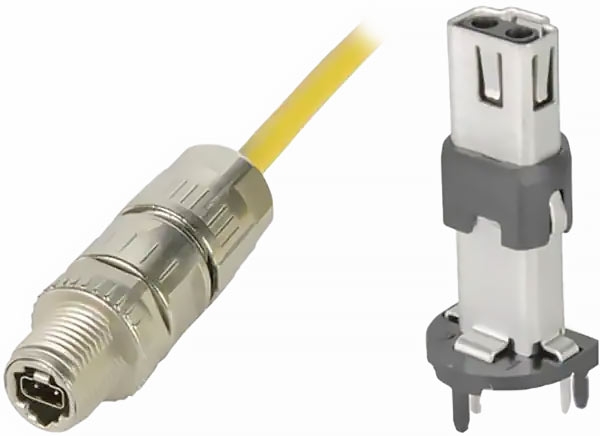

Промышленные коннекторы Ethernet HARTING T1 M12

Промышленные коннекторы Ethernet T1 M12 для одной пары отличаются оптимизированной высокочастотной конструкцией, экранированием и усиленной механической прочностью. Коннекторы T1 SPE обеспечивают передачу данных Ethernet с использованием только двух проводов (TW1STER), и одновременную подачу питания на терминалы через линию передачи данных (PoDL). Ethernet-порты T1 Industrial M12 предназначены для работы в температурном диапазоне от -40 °C до 85 °C, при номинальном напряжение 60 В, рассчитаны на 500 циклов сопряжения, поддерживают провода сечением AWG 28–22, и обеспечивают скорость передачи данных до 10 Гбит/с. Коннекторы SPE T1 M12 устойчивы к ударам и вибрации в соответствии с IEC 61373, категория 1B (железнодорожные стандарты). Типовые области применения включают промышленные кабельные сборки Ethernet, коммутаторы, IPC, модемы, человеко-машинные интерфейсы, ПЛК, датчики и исполнительные механизмы.

ОСОБЕННОСТИ
•    Типичная конструкция интерфейса Ethernet
•    Штекер и гнездо
•    Винтовой фиксатор (будущее Push-Pull)
•    Скорость передачи данных до 10 Гбит/с
•    Номинальное напряжение 60 В
•    Номинальный ток до 4 А при 60°C (AWG-22)
•    Экранирование 360°
•    Диапазон рабочих температур от -40 °C до 85 °C
•    500 циклов сопряжения
•    Устойчивость к ударам и вибрации согласно IEC 61373 категория 1B (железнодорожные стандарты)
•    Электрическая прочность диэлектрика:
o    Между контактами - 1000 В постоянного тока
o    Контакт-земля - 2250 В постоянного тока, согласно IEEE 802.3cr

ОБЛАСТЬ ПРИМЕНЕНИЯ
•    Кабельные сборки промышленного Ethernet
•    Подключения к устройствам с поддержкой Ethernet (коммутаторам, IPPC, модемам, HMI, ПЛК и т. д.)
•    Приложения с устройствами на объектах (датчики и исполнительные механизмы)
