Магнитные самовыравнивающиеся соединители Amphenol PCD Gladiator

Магнитные самовыравнивающиеся соединители Amphenol PCD Gladiator — небольшие, легкие и плоские коннекторы, предназначенные для использования солдатами, например, для обмена данными, зарядки аккумуляторов и подключения периферийных устройств. Вилки и розетки Gladiator проходят через ремни рюкзака MOLLE. Розетки предназначены для монтажа на панели, крепятся на MOLLE или пришиваются.

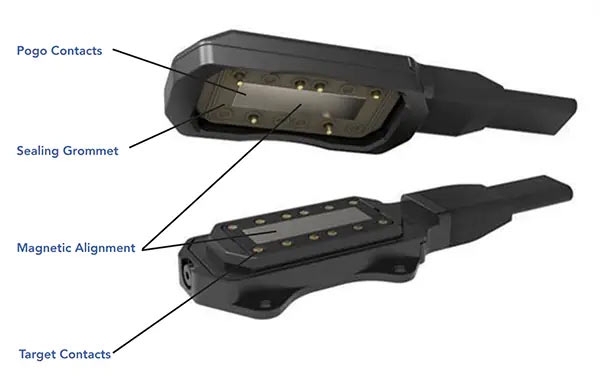

Магнитное соединение ориентирует и выравнивает коннекторы для быстрого, слепого соединения с помощью подвижной защелки, фиксирующей коннектор на месте и предотвращающей случайное отсоединение. Задаваемое при производстве усилие соединения/разъединения соответствуют требованиям пользователя. Пружинные штифты (пружинные щупы) сохраняют контакт при ударах и вибрации. Межповерхностное уплотнение из силикона отдельные контакты и вилку от розетки. Коннекторы Amphenol PCD Gladiator Magnetic Self-Aligning Connectors поддерживают передачу данных USB 2.0 с импедансом 90 Ом.

ОСОБЕННОСТИ

•    Магнитное соединение ориентирует и выравнивает разъемы для быстрого слепого соединения.
•    Регулируемое на заводе усилие соединения/разъединения в соответствии с конкретными требованиями пользователя
•    Пружинные штифты (пружинные щупы) сохраняют контакт даже при ударах и вибрации
•    Может поставляться с кабелем (плоским или круглым) или с возможностью самостоятельной заделки
•    Межповерхностное уплотнение из фторсиликона для изоляции отдельных контактов и вилки в розетке
•    Поддерживает передачу данных USB 2.0 с сопротивлением 90 Ом
•    Контакты Pogo Pin для питания и заземления рассчитаны на продолжительный ток 5 А
•    Для шины земли доступен контакт Pogo Pin «первый подключился - последний отключился»

ОБЛАСТЬ ПРИМЕНЕНИЯ

•    Обмен данными
•    Зарядка батареи
•    Подключение периферии

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•    Продолжительный ток 5 А
•    Диэлектрик выдерживает напряжение 120 В постоянного тока
•    Сопротивление изоляции 5000 МОм
•    Сопротивление между оболочками <4 мОм
•    Долговечности >5000 циклов соединения
•    Усилие разъединения от 3 до 5 фунтов
•    Герметизация IP68 на глубине 2 м в течение 2 часов
•    Диапазон рабочих температур от -50 °C до +100 °C
•    Влажность 95 % согласно MIL-STD-810G, метод 507, процедура I, цикл B-1
•    Устойчивость к механической вибрации согласно MIL-STD-883, метод 2007.3, условия испытаний A
•    Устойчивость к солевому туману 96 часов
•    Материалы позволяют проводить обеззараживание
