Коннекторы TE Connectivity для сращивания проводов Push Grip Wire Connectors

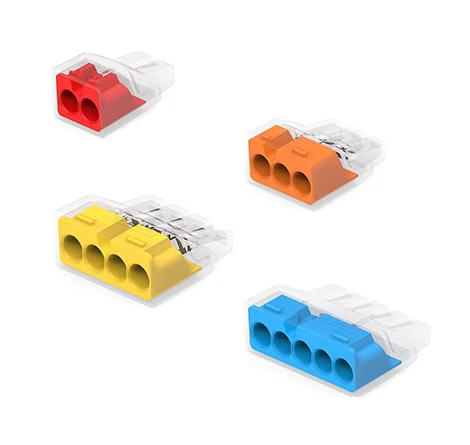

Соединители TE Connectivity (TE) Push Grip Wire Connectors представляют собой изолированный коннекторы для сращивания проводов при электрическом монтаже. Они допускают длину зачистки проводов от 3/8 до 1/2 дюйма [9,5–13 мм] и обеспечивают визуальную заделку одножильных, жестких многожильных проводов, и луженых многожильных проводов сечением 22–12 AWG. Сращивающие коннекторы имеют цветовую маркировку для облегчения идентификации, компактны по размеру и подходят для использования в ограниченном пространстве, а при необходимости, провода можно извлечь.

ПРЕИМУЩЕСТВА
•    Низкое усилие вставки для быстрого и простого соединения
•    Прозрачный корпус для визуальной проверки глубины ввода провода
•    Разработаны для заводской или полевой установки, имеют тестовые слоты для проверки напряжения
•    Экономят время установки благодаря технологии вставки проводов и заделке без использования инструментов

ОБЛАСТЬ ПРИМЕНЕНИЯ
•    Светильники наружного освещения проезжей части, улиц и территорий
•    Цифровые вывески
•    Светильники внутреннего освещения жилых и коммерческих зданий
•    Электропроводка жилых и коммерческих зданий, включая противопожарные и охранные подключения

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕНИСТИКИ
•    Напряжение:
макс. 600 В, для электропроводки зданий
макс. 1000 В, для вывесок и светильников

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•    Рабочая температура: от -40° до 105° C
•    Одножильный провод сечением 22–12 AWG
•    Многожильный 20 AWG [19 жил]
•    Многожильный 18 AWG [≤16 жил]
•    Многожильный 16 AWG [≤ 26 жил]
•    Жилы 14–12 AWG [≤ 10 жил]
•    Луженые жилы 22–14 AWG [только медный провод]

МАТЕРИАЛЫ
•    Корпус: полипропилен и поликарбонат, огнестойкость UL94V-2, выдерживает температуру 105° C [221° F]
•    Контакты: медное покрытие и нержавеющая пружинная сталь
