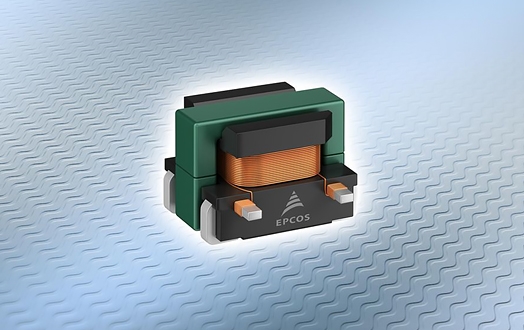

Компактные токочувствительные SMT трансформаторы EPCOS
EPCOS, подразделение корпорации TDK представляет новую серию компактных токочувствительных трансформаторов EPCOS SMT. Они предназначены для измерения токов до 7 А, на частотах от 50 кГц до 1 МГц. Серия B82801A1* состоит из девяти типов трансформаторов, которые обеспечивают коэффициент трансформации от 1:20 до 1:150, между первичной и вторичной обмотками. Максимальное сопротивление первичной обмотки по постоянному току для всех типов составляет всего 2,5 мОм. Превосходная воспроизводимость параметров и надежность гарантируются высокоавтоматизированным производством с использованием технологии лазерной сварки.
Особого внимания заслуживает компактный дизайн новых, RoHS-совместимых компонентов: площадь основания составляет всего 4,5 x 4,85 мм, а высота - 3,5 мм. Благодаря изолирующему покрытию ферритовых сердечников возможна особенно компактная установка на платах с плотным монтажом. Испытательное напряжение обмоток составляет 500 В. Приложения для новых трансформаторов включают обнаружение перегрузки и отключения нагрузки в импульсных источниках питания.
