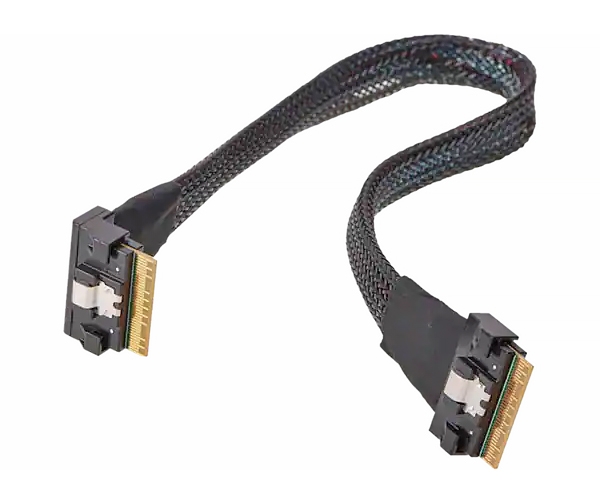

Кабельные сборки Molex SlimSAS

Кабельные сборки Molex SlimSAS обеспечивают скорость передачи данных 12 Гбит/с, 16 Гбит/с и 24 Гбит/с, и соответствуют стандартам SAS-3, SAS-4 и PCI Express 4. Кабельные сборки имеют конструкцию со раздельной парой и ленточным кабелем, которая обеспечивает гибкие возможности прокладки кабеля в соответствии с конкретными потребностями приложений.

Сборки SlimSAS обеспечивают гибкость конструкции при разводке печатных плат, и имеют штекерную конструкцию с фиксатором, совместимую с различными компоновками печатных плат. Кабельные сборки Molex SlimSAS подходят для серверов, маршрутизаторов, стоек хранения данных, контроллеров хранения данных и корпоративных систем хранения данных.

ОСОБЕННОСТИ
•    Доступны варианты конструкции с раздельной парой и ленточным кабелем
•    Штекер с фиксатором
•    Боковая полоса состоит из пар дифференциальных сигналов для высокоскоростных каналов
•    Версия 8x занимает ту же площадь, что и 4x Mini-SAS HD
•    Улучшенный дизайн 8x
•    Доступно гибкое расположение контактов
•    Масштабируемость платформы за счет конфигурации контактов

ОБЛАСТЬ ПРИМЕНЕНИЯ
•    Решения для центров обработки данных
o    Дата-центры и корпоративные системы хранения данных
o    Стойки накопителей
o    JBOD-ы
o    Контроллеры накопителей
o    Серверы адаптера главной шины (HBA)
o    Резервный массив отдельных дисков (RAID)
•    Телекоммуникации/Сеть
o    Серверы
o    Коммутаторы
o    Маршрутизаторы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•    Шаг 0,60 мм
•    Напряжение 30 В постоянного тока на контакт
•    Ток 0,5 А на контакт
•    Сопротивление контакта 20 мОм
•    Дифференциальный импеданс 85 Ом и 100 Ом
•    Класс воспламеняемости UL 94V-0
•    Удерживающая сила защелки 50 Н
•    Усилие вставки коннектора 55,5 Н
•    Усилие извлечения коннектора 49 Н
•    Минимальная долговечность 250 циклов
•    Диапазон рабочих температур от -40 °C до +85 °C
