JST представила новые коннекторы PA

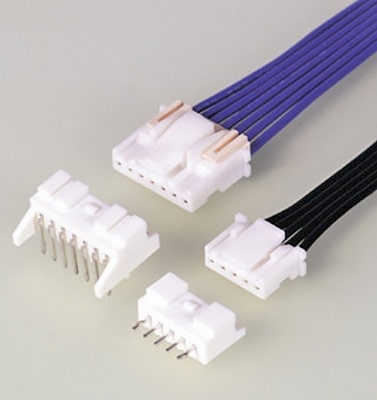

Коннектор PA компании JST представляет собой разъем провод-плата/провод-провод с шагом 2,00 мм. Этот надежный и универсальный компонент доступен с широким спектром функций, включая удержание контактов (Terminal Position Assurance), запирание с фиксацией, и возможности поверхностного монтажа, для удовлетворения меняющихся требований промышленности.

Первоначально разработанный для телевизионных и звуковых приложений, это был первый IDC коннектор, в котором была включена функция Secure Lock. Новый коннектор обладает широким диапазоном гибкости, что делает его идеальным для таких областей применения, как телекоммуникации, медицина, датчики/управление, электроэнергетика и т. д.

Разъем PA доступен в вариантах с 2–16 контактами, с номинальным током 3 А, напряжением 250 В переменного/постоянного тока, и диапазоном рабочих температур от -25 °C до + 85 °C.

Подходящие приложения

•    медицинское оборудование
•    датчики и управление
•    телекоммуникации
•    аудио
•    питание
•    автомобильные приложения

Вариант коннектора

Разъем доступен в четырех вариантах:
•    PA-разъем (стандартный тип)
•    Разъем PA (тип крепления)
•    Разъем PAF (тип IDC)
•    Соединитель PAL (проводного типа)

Надежная фиксация

Корпус имеет функцию фиксации, которая предотвращает случайное отсоединение из-за ограничений проводки, или высокой вибрации окружающей среды.

Взаимозаменяемость между обжимным и IDC гнездом

В гнездах Crimp и IDC используются одни и те же коннекторы для платы, и сопрягаемые части провод-провод.

Вторичный фиксатор - TPA

Функция вторичного удержания или TPA, гарантирует, что обжимной контакт полностью вставлен в корпус. Это функция, которая помогает в процессе производства/сборки, где не всегда легко проверить, правильно ли вставлен в корпус обжимной контакт.

Технология поверхностного монтажа

Коннекторы для печатных плат доступны как для монтажа в отверстия, так и для поверхностного монтажа.

Высоконадежная конструкция контактов

Конструкция контактов обеспечивает высокие характеристики интерфейса в условиях вибрации, искажений, низкого напряжения или слабого тока.

Оборудование для сборки

Доступны ручные, полуавтоматические и полностью автоматические сборочные устройства.

Стандарты

UL E60389
CSA LR28012

Соответствует RoHS
