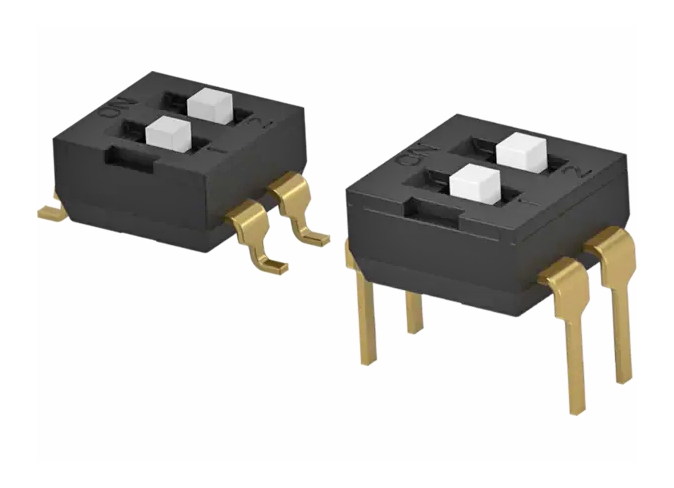

DIP-переключатели нового поколения TE Connectivity / Alcoswitch ADE и ADF Next Gen

DIP-переключатели нового поколения TE Connectivity (TE) / Alcoswitch ADE и ADF Next Gen. DIP switches разработаны для экономии места и упрощения производства с высоким контактным давлением, что обеспечивает очистку водой без необходимости герметизации лентой. Переключатели имеют низкий профиль с вариантами для сквозного и поверхностного монтажа. Для дополнительной гибкости, варианты актуаторов включают приподнятый (выдвинутый) у серии ADE, и утопленный (заподлицо) у серии ADF.

В переключателях используется контакт скользящего типа, обеспечивающий лучшую работу и более высокую надежность по сравнению с обычными контактами качающегося типа, а золотое покрытие контактов обеспечивает высокую надежность и устойчивость к коррозии. DIP переключатели ADE и ADF обеспечивают лучшую компоновку плат в таких приложениях, как панели управления для промышленности и автоматики, противопожарные системы и системы безопасности, термостаты, лифты и эскалаторы, а также, телекоммуникационные устройства.

Особенности
•    На 30 % меньший размер по сравнению с обычными DIP-переключателями
•    Низкопрофильный дизайн обеспечивает лучшую организацию пространства в приложении
•    Контакт скользящего типа обеспечивает лучшую работу и более высокую надежность по сравнению с обычным контактом качающегося типа
•    Различные варианты актуаторов для большей гибкости конструкции
o    Серия ADE: приподнятый
o    Серия ADF: утопленный
•    Сквозной и поверхностный монтаж
•    Система высокого контактного давления позволяет проводить очистку водой или растворителем без уплотнения лентой
•    Золотое покрытие контактов повышает надежность и устойчивость к коррозии
•    Доступна упаковка в ленте на катушках, для сборки автоматизированными системами

Область применения
•    Щиты управления в промышленности и средствах автоматизации
•    Системы пожарной и безопасности
•    Термостаты
•    Лифты и эскалаторы
•    Телекоммуникационные устройства

Технические Характеристики
•    Номинальный ток 25 мА, номинальное напряжение 24 В постоянного тока при переключении
•    Номинальный ток 100 мА, номинальное напряжение 50 В постоянного тока, без переключения
•    Начальное контактное сопротивление 50 мОм
•    Сопротивление изоляции 100 МОм при 500 В постоянного тока
•    Выдерживаемое напряжение 500 В переменного тока в течение 1 минуты
•    Максимальная рабочее усилие 1 кгс
•    Ход 0,9 мм
•    Минимум 1000 переключений
•    20 циклов переключения в течение 1 минуты при токе 100 мА
•    Диапазон рабочих температур от -40°C до +85°C
