Cамый компактный в мире нажимно-вытяжной коннектор RJ45

Коннектор Amphenol LTW EIP (Ethernet ingress protection) — первый в мире нажимно-вытяжной коннектор RJ45 с наименьшим форм-фактором и поддержкой POE, соответствующий стандартам EN45545-2, EN61373, MICE3, IPx8 (сопряжение и разъединение), и IP69K. EIP соответствует требованиям Cat.5e (1 Гбит/с) и Cat.6a (10 Гбит/с) для высокоскоростной передачи данных, обеспечивая быстрое подключение и отключение, экономя более 30% занимаемого объема и 80% времени установки по сравнению с резьбовым коннектором M12.

Характеристики

EIP - гнездо (одиночное/двойное)
•    IPX8 (1 м, 24 часа, разъединённое состояние)
•    Совместимо с MICE3
•    Соответствует EN45545-2 и EN61373
•    Обратная совместимость со стандартными вилками RJ45
•    Светодиодные индикаторы (зеленый/желтый)
•    Доступен дополнительный трансформатор

EIP — вилка
•    IPX8 (1 м, 24 часа, соединенное состояние), IPX9K (соединенное состояние)
•    Совместима с MICE3
•    Соответствует EN45545-2 и EN61373
•    Встроенная светодиодная трубка
•    Cat.5E / Cat.6A (10 Гбит/с) и PoE
•    Заделка IDC
•    Нажмите, чтобы зафиксировать, защелкните, чтобы разблокировать

Преимущества и сильные стороны EIP

M12 – трудности в производстве

•    Допуски каждого компонента трудно контролировать, что создает проблемы с водонепроницаемостью и образованием щелей
•    Ориентация совмещения заделки с печатной платой затруднена
•    Зацепление между крышкой корпуса/печатной платой/разъемами, приводящее к большому числу выходов из строя
•    Несколько сложных и дорогостоящих процессов заделки/сборки

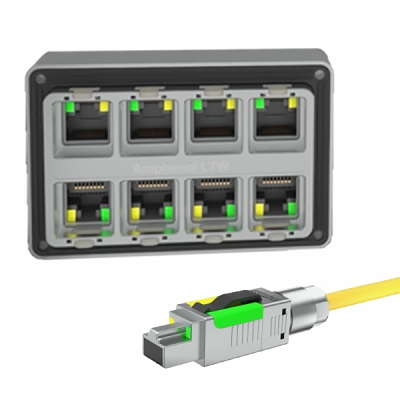

Модульная конструкция EIP

•    Припаивайте только к печатной плате с рекомендованной разводкой
•    Монтаж на панель с помощью винта
•    Водонепроницаемость IPX8 в разъединенном состоянии
•    Экономия места
•    Избавляет от проблем, связанных с гидроизоляцией и высокой стоимостью изготовления, свойственных M12
•    Модульная конструкция (12 и 16 портов доступны по запросу)
•    Могут быть интегрированы дополнительные коннекторы
•    Ширина на 30% меньше по сравнению с распределительной коробкой M12, удешевление по сравнению с использованием M12
•    Экономия времени установки более чем 80%, по сравнению с завинчиванием M12
•    Простое и быстрое подключение и отключение
•    Панель/лицевая сторона корпуса могут быть изготовлены по индивидуальному заказу с другими разъемами
•    Высокая скорость передачи данных, до 10 Гбит/с и PoE
