JST представила автомобильный коннектор JRF FAKRA

Соединитель JST JRF FAKRA (Fachkreis Automobil) JST - изделие промышленного стандарта, разработанное, чтобы удовлетворять строгим экологическим требованиям мировой автомобильной промышленности, и превосходить их.

С развитием технологий автомобильной связи и телематики, системы радиочастотной связи (включая коаксиальные кабели), стали неотъемлемым элементом современной автомобильной, транспортной и производственной отраслей. Стандарт разъемов FAKRA эволюционировал, чтобы дополнить эти разработки, на основе конструкции коннектора SMB (SubMiniature версия B), который может работать на частоте до 6 ГГц.

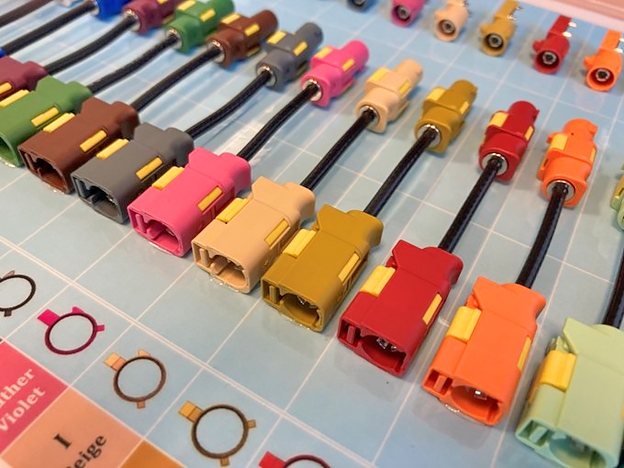

Используя известный опыт JST в штамповке и точной обработке, соединитель JRF FAKRA имеет пластиковый корпус, и предлагает комбинацию из 14 элементов механической и цветовой кодировки, для предотвращения неправильного соединения. Также, разъем FAKRA, обладающий функциями первичной и вторичной блокировки, безопасен в самых сложных условиях.

11




Гнезда и вилки соединителя JRF  для коаксиального кабеля соответствуют спецификациям USCAR и FAKRA, а также стандартам ISO20860-1, -2, USCAR17-18 и DIN72594-1. Они рассчитаны на работу в диапазоне температур от -40 °C до +105 °C, и частоту до 6 ГГц.

Область применения:

Автомобильная промышленность

•    GPS: телематика или навигация
•    GSM: сотовая связь
•    Бесключевой доступ
•    Камеры кругового обзора
•    DAB: Радио
•    Антенны

Бытовая техника

•    Умное подключение к интернет
# Это лишь некоторые возможные приложения

Варианты коннектора

•    Доступны другие версии:
•    Разъем JRF (провод - плате)

Фиксатор - Обеспечение положения контакта(TPA) - Первичный замок

•    Функция фиксатора или TPA гарантирует, что обжатый контакт полностью вставлен в корпус. Это функция, которая помогает в процессе производства / сборки, когда не всегда легко проверить, правильно ли вставлен обжимной контакт в корпус.

Защитное запирающее устройство - вторичный замок

•    Корпуса имеют функцию блокировки, которая предотвращает случайное разъединение из-за ограничений прокладки проводов, или сильной вибрации окружающей среды.

Очень надежная конструкция контактов

•    Разработанные экспертами методы штамповки и точного производства обеспечивают превосходные характеристики интерфейса в условиях вибрации и колебаний температуры.

Оборудование для заделки

•    Доступны полуавтоматические сборочные устройства.

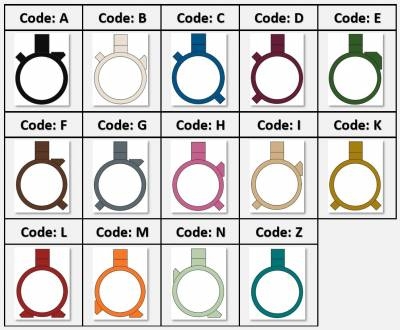

Предотвращение неправильного соединения

•    14 механических и цветных кодировок

Высокие скорости

•    Частота  ~ 6 ГГц
•    КСВН достигает 1,5, максимум.
•    Вносимые потери достигают 0,45, максимум.

Совместимый коаксиальный кабель

•    Кабель LS 1.5DS-CV

Стандарты

•    FAKRA
•    USCAR-17/18
•    ISO20860-1 / 2
•    DIN 72594-1

22





24 Ноября 2020
