Термостойкие автомобильные коннекторы Hirose

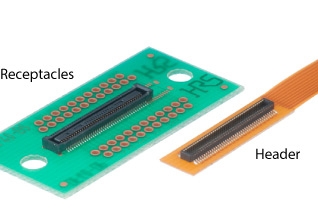

Серия DF40T - это коннекторы для подключения печатного шлейфа к плате, идеально подходящий для приложений, требующих высокой надежности, таких как автомобильные электронные компоненты, работающие при температуре до 125° C. Он обеспечивает скорость до 16 Гбит/с и совместим с PCI Express 4.0. Уникальная конструкция клемм обеспечивает высокую надежность контакта и усилие удержания, а использование ребер для поглощения ударного напряжения повышает долговечность.
Коннекторы отличаются термостойкостью, высокоскоростной передачей данных и надежностью, поэтому он идеально подходит для использования в ADAS, передних, задних и боковых камер, радарах миллиметрового диапазона, и LiDAR, которые необходимы для автоматического вождения.
Ключевые особенности коннектора:
• Номинальный ток: 0,3 А
• Номинальное напряжение: 30 В переменного тока
• Рабочая температура: от -55° C до +125° C (Включает нагрев за счет тока)
• Сопротивление контакта: 90 мОм макс. (100 мА постоянного тока или 1000 Гц)
• Выдерживаемое напряжение: 100 В переменного тока в течение 1 минуты
• Сопротивление изоляции: 50 МОм или более (100 В пост. тока)
• Число циклов подключения: 30 раз
Рабочая температура до 125 ° C. Выдерживает автомобильные температуры
Контакты гнезда изготовлены из материала, стойкого к нагреванию, и характеристики снятия напряжения улучшаются путем применения пружины, подходящей для воздействия температур. В результате серия DF40T может сохранять свою форму и характеристики даже при быстрых изменениях температуры и высоких температурах.
Были проведены и признаны удовлетворительными различные строгие тесты, требуемые для автомобильной продукции, включая испытание на термический удар (от +125°C до -55°C, 1000 циклов) и испытание на хранение при высокой температуре (125 ° C, 1000 часов).
Разъем FPC-плата, способный к передаче на скорости 16 Гбит/с
С увеличением разрешения камер и других датчиков, разъемы должны иметь отличные характеристики высокоскоростной передачи. Серия DF40T отвечает самым современным требованиям, обеспечивая высокоскоростную, передачу до 16 Гбит/с. Он также соответствует стандарту PCI Express 4.0.
Высоконадежная конструкция контактов (надежность контакта, высокое удерживающее усилие, прочность)
Конструкция контактов гарантирует эффективную установочную длину для поглощения допусков в собранном виде, для поддержания надежности контакта и для поддержания высокого удерживающего усилия при помощи канавки в контактной части. Кроме того, ребра с обеих сторон коннектора, в соединенном состоянии, поглощают ударные воздействия и обеспечивают дополнительную надежность.
