Новый драйвер Power Integrations для силовых модулей Infineon PrimePACK 3+ повысит надежность и уменьшит время разработки

Power Integrations представила новый plug-and-play драйвер затвора силовых ключей, предназначенный для использования с модулями Infineon PrimePACK 3+ и аналогами Fuji IGBT для приложений уровня 2-х и 3-х.

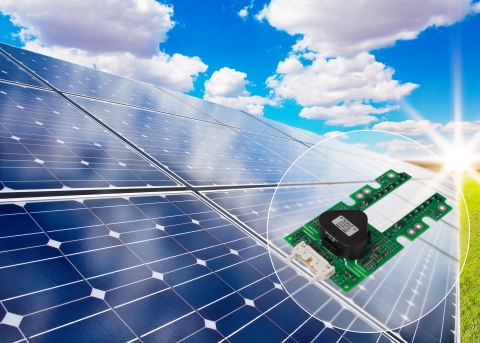

Плата драйвера SCALE-2  2SP0430T2XX подходит для промышленного применения, тяги, ИБП и возобновляемых источников энергии, а также, обеспечивает усиленную изоляцию для модулей IGBT 1200 В и 1700 В. Семейство 2SP0430T2XX соответствует стандартам IEC60664-1 и IEC61800-5-1, доступно в версиях, поддерживающих PD2 и PD3, и включает в себя интегрированные функции безопасности, такие как UVLO (отключение при пониженном напряжении) и защита от короткого замыкания, а также, новую функцию Dynamic Advanced Active Clamping (DAAC). DAAC особенно полезна для защиты фотоэлектрических преобразователей (PV) и тяговых приводов, где нестабильные напряжения могут приводить к тому, что напряжение звена постоянного тока приближается к максимальным значениям.

Драйвер 2SP0430T2XX доступен в двух разных версиях для модулей IGBT PrimePACK 3+ 1200 В и 1700 В, поддерживающих различные классы изоляции: 5000 В переменного тока (50 Гц/1 мин) и 9150 В переменного тока (50 Гц /1 мин). Все модели имеют конформное покрытие для защиты плат от воздействия внешней среды. Пиковый выходной ток затвора составляет ±30 А, а стабилизируемое напряжение затвора составляет +15 В/-10 В, обеспечивая выходную мощность до 4 Вт на канал (при температуре окружающей среды 85°C). Задержка распространения составляет менее 100 нс, с изменением джиттера ± 4 нс.

Технология Power Integrations SCALE-2 уменьшает список компонентов системы и повышает надежность, поскольку включает все ключевые функции защиты и преобразователь постоянного тока в блоке драйвера. DAAC обеспечивает оптимальную защиту устройств в случае перегрузки по току и при отключении по короткому замыканию.

Новый драйвер 2SP0430T2xx является лидером промышленного рынка, поскольку он включает в себя вариант для модулей IGBT PrimePACK на 1700 В, который отвечает требованиям PD3 для путей утечки и зазора, и способен работать в приложениях уровня 3, с заземленным элементом постоянного тока. Это делает устройства очень простыми в использовании, уменьшая усилия инженеров на разработку, и сокращая время выхода на рынок.
