Компактные сдвоенные индуктивности EPCOS с высоким током насыщения

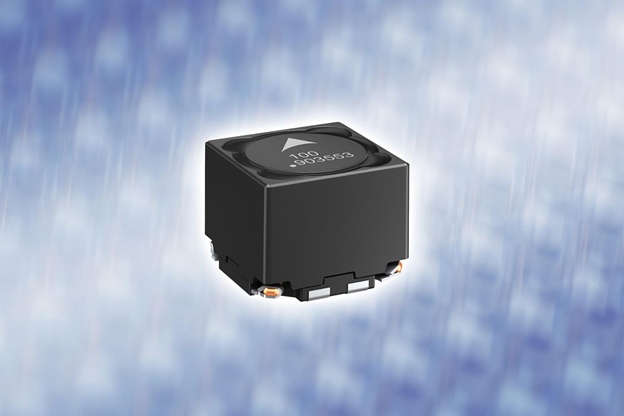

EPCOS, отделение корпорация TDK, расширила свой ассортимент сдвоенных индуктивностей, включив в него новую серию EPCOS B82477D6*. Это семь компонентов, охватывающих диапазон индуктивности от 2x3,9 мкГн до 2x47 мкГн, и рассчитанных  на максимальные номинальные токи от 2,83 A до 7,05 A.

Особенность индуктивностей, сертифицированных в соответствии с AEC-Q200, и совместимых с RoHS - это высокие токи насыщения, до 16,1 А. Компоненты экранированы, имеют размеры всего 12,5x12,5x10,5 мм, и рассчитаны на широкий диапазон температур, от -55 °C до +150 °C. В зависимости от типа, индуктивности обеспечивают очень высокий коэффициент связи двух обмоток, от 97 до 99%.

Сферы применения сдвоенных катушек индуктивности разнообразны: действительно, они могут использоваться как связанные катушки индуктивности в SEPIC (преобразователь с несимметрично нагруженной первичной индуктивностью) или как трансформаторы 1:1 в схемах обратного хода. Другое применение включает использование в качестве синфазного дросселя в линиях питания. Напряжение изоляции между двумя обмотками > 500 В.
