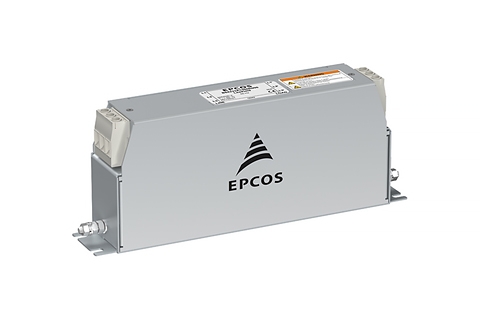

Фильтры EPCOS LeaXield уменьшают токи утечки на землю

EPCOS, подразделение компании TDK объявила что переработала и улучшила активный фильтр токов утечки LeaXield, уникальное решение для минимизации токов утечки на землю в системах электропривода на основе преобразователя. LeaXield разработаны для приводов с регулируемой скоростью, таких, которые используются в станках, насосах, компрессорах, транспортерах, и других подключаемых устройствах. В таких системах суммарный ток утечки на землю может вызвать срабатывание устройства защитного отключения. В результате, УЗО нельзя использовать вообще, или использовать с дополнительными затратами.

LeaXield рассчитаны на работу при токе нагрузки до 50 А, частоте 50/60 Гц, и межфазных напряжениях 520 В. Активный фильтр токов утечки подключается между УЗО и входным фильтром электромагнитных помех преобразователя, в стандартных промышленных трехфазных сетях с заземлением TN, и не требует дополнительного источника питания. LeaXield можно использовать при токах утечки на землю до 1 А, они могут эффективно компенсировать токи утечки в диапазоне частот от 150 Гц до, приблизительно, 30 кГц.

LeaXield объединяет сдвинутый на 180° ток с идентичной амплитудой, с током утечки соответствующей фазы, и подает его обратно в источник. Это предотвращает протекание токов утечки через УСО и его ошибочное срабатывание, повышая, таким образом, работоспособность установки.

Благодаря компактному дизайну, LeaXield также подходит для модернизации существующих установок, поскольку не требует внешнего питания, а издержки на установку минимальны.
